在機械製造領域，軸類工件（如電機軸、汽車半軸、齒輪軸）的淬火工藝對效率與精度要求極高。全自動臥式中頻淬火機床通過全流程自動化設計，將上料、加熱、冷卻、出料等工序集成於一體，單件淬火時間壓縮至幾十秒，徹底顛覆傳統人工操作模式，成為規模化生產的核心裝備。以下從設備架構、技術優勢、應用場景展開詳細解析：
- 上料模塊：
- 振動盤或桁架機械手臂自動抓取工件（軸類直徑 φ20-φ150mm，長度≤1000mm），通過視覺傳感器檢測工件方向與尺寸，上料合格率≥99.5%；
- 氣動夾具精準定位工件中心，軸向定位誤差≤±0.02mm。

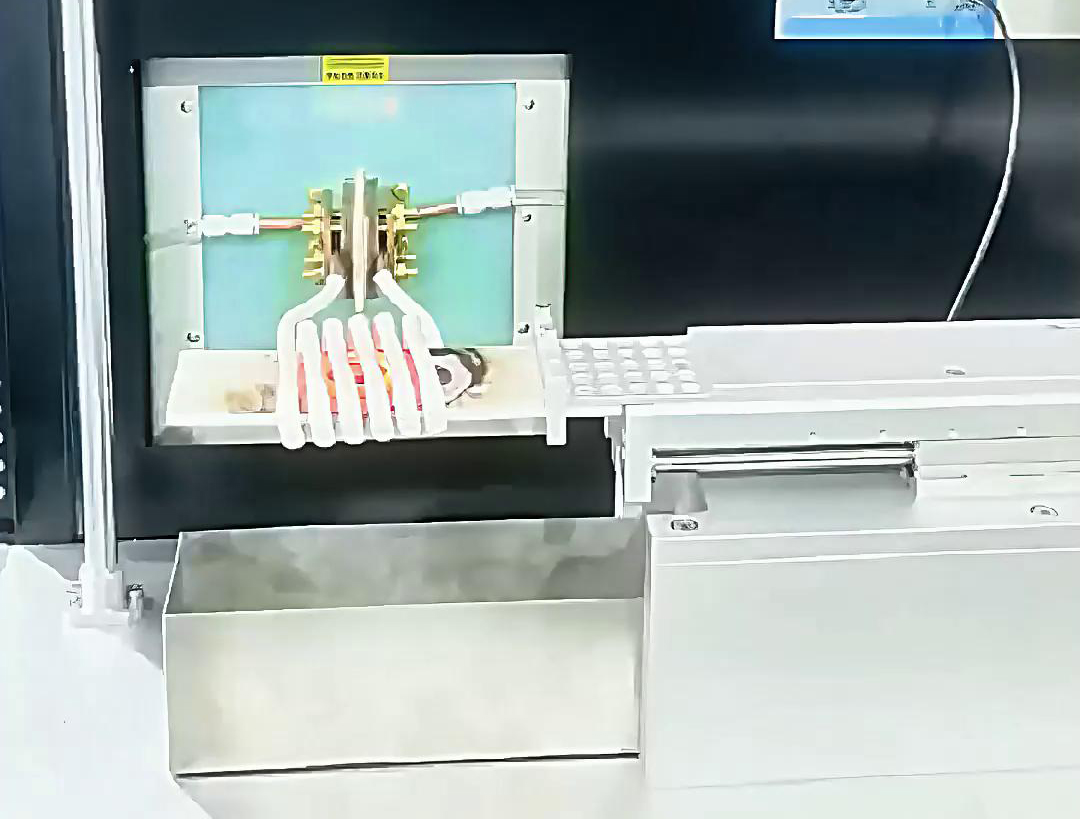

- 中頻加熱模塊：
- 采用 1-10kHz 中頻電源（功率 50-200kW），配套仿形91看片免费观看線圈（如軸肩加熱用凹槽線圈、花鍵軸用分段線圈）；
- 紅外測溫閉環控製，加熱溫度精度 ±3℃，軸類表麵升溫至 850℃僅需 10-30 秒。
- 冷卻模塊：

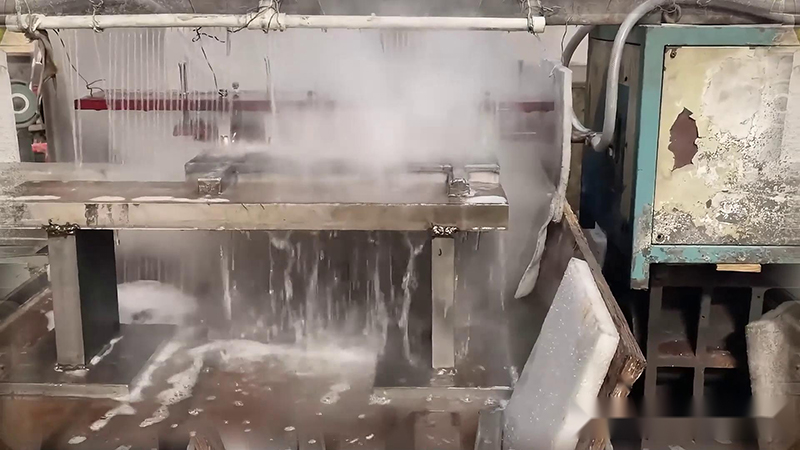

- 多噴嘴環形噴頭，可切換水淬（冷卻速度 50-100℃/ 秒）、油淬（冷卻速度 10-30℃/ 秒）或聚合物水溶液淬火；
- 冷卻時間自動匹配加熱參數，支持階梯式冷卻（如先快冷至 400℃，再緩冷至室溫）。
- 出料模塊：
- 機械手自動下料至傳送帶，合格件與不合格件（如硬度不達標工件）自動分揀，節拍時間≤60 秒 / 件。
- PLC + 人機界麵：
- 可存儲 200 組以上工藝參數，一鍵切換不同軸類工件（如電機軸、汽車傳動軸）的淬火程序；
- 實時監控各工位運行狀態，故障自動報警並顯示具體位置（如線圈溫度過高、冷卻水壓力不足）。
- 數據追溯係統：
- 記錄每件工件的加熱溫度曲線、冷卻時間、夾具編號等數據，存儲周期≥5 年，滿足 IATF16949 質量追溯要求。
- 效率對比：
- 傳統人工淬火（中頻加熱 + 手動噴淋）：40-60 件 / 8 小時；
- 全自動機床：400-600 件 / 8 小時，效率提升 6-10 倍。
- 人工成本優化：
單條產線減少操作工人 4-6 名，年節約薪資成本約 30-50 萬元。
- 溫度均勻性：
軸類周向溫度偏差≤±3℃，解決傳統人工加熱的 “陰陽麵” 問題，淬硬層深度波動≤±0.1mm。 - 變形控製：

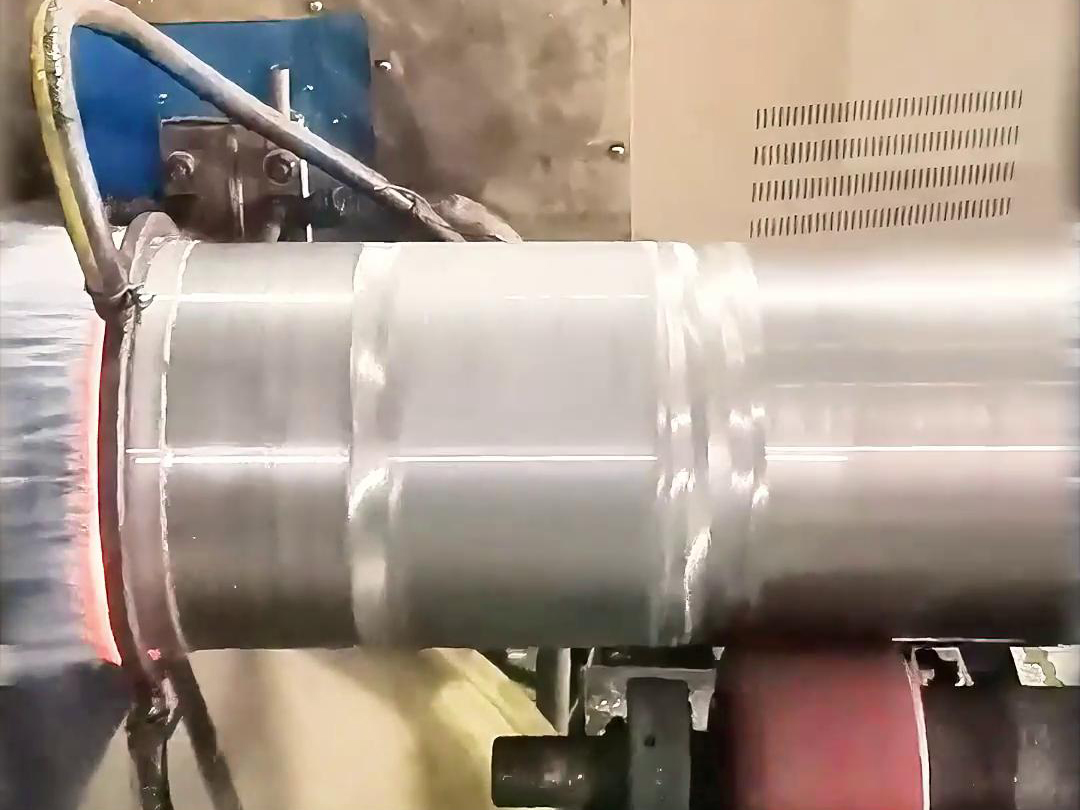

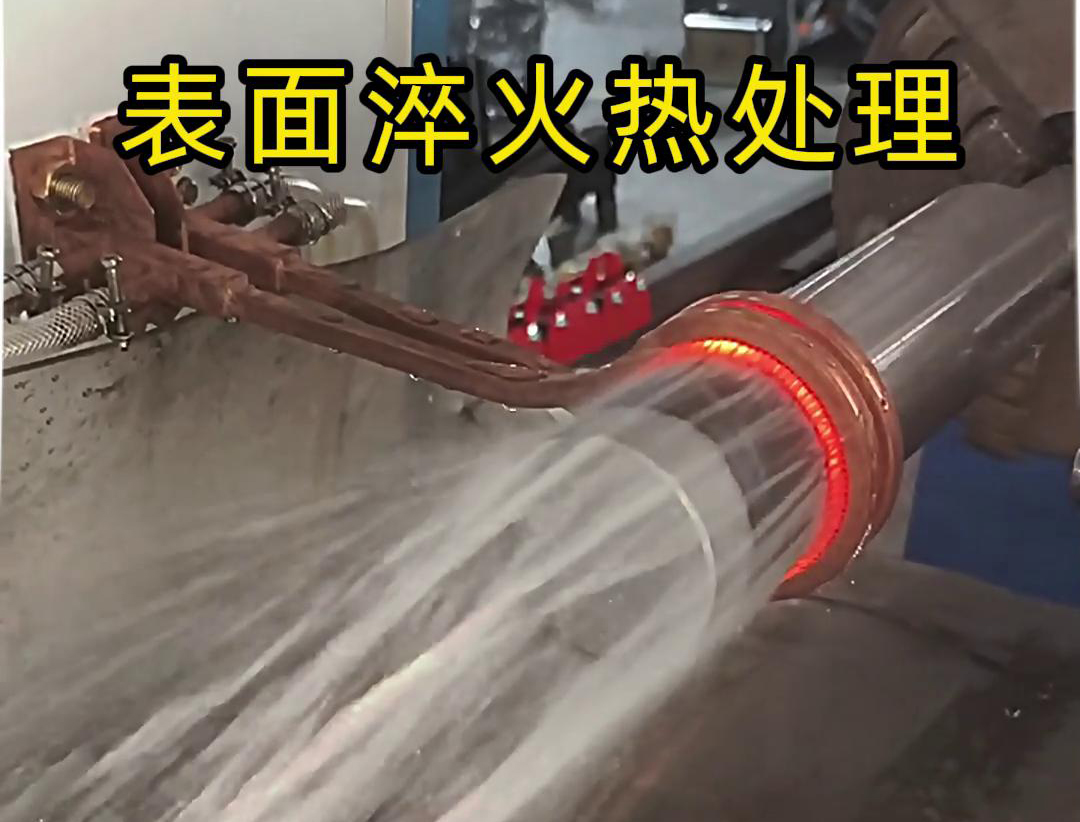

采用 “軸向旋轉加熱 + 徑向均勻冷卻” 技術，軸類直線度誤差≤0.05mm/m，無需後續校直工序，節約成本 15%。
- 多規格兼容：
通過更換快換式夾具與91看片免费观看線圈，10 分鍾內可完成 φ20mm 小軸與 φ150mm 大軸的工藝切換，適合多品種小批量生產。 - 複雜結構適配：

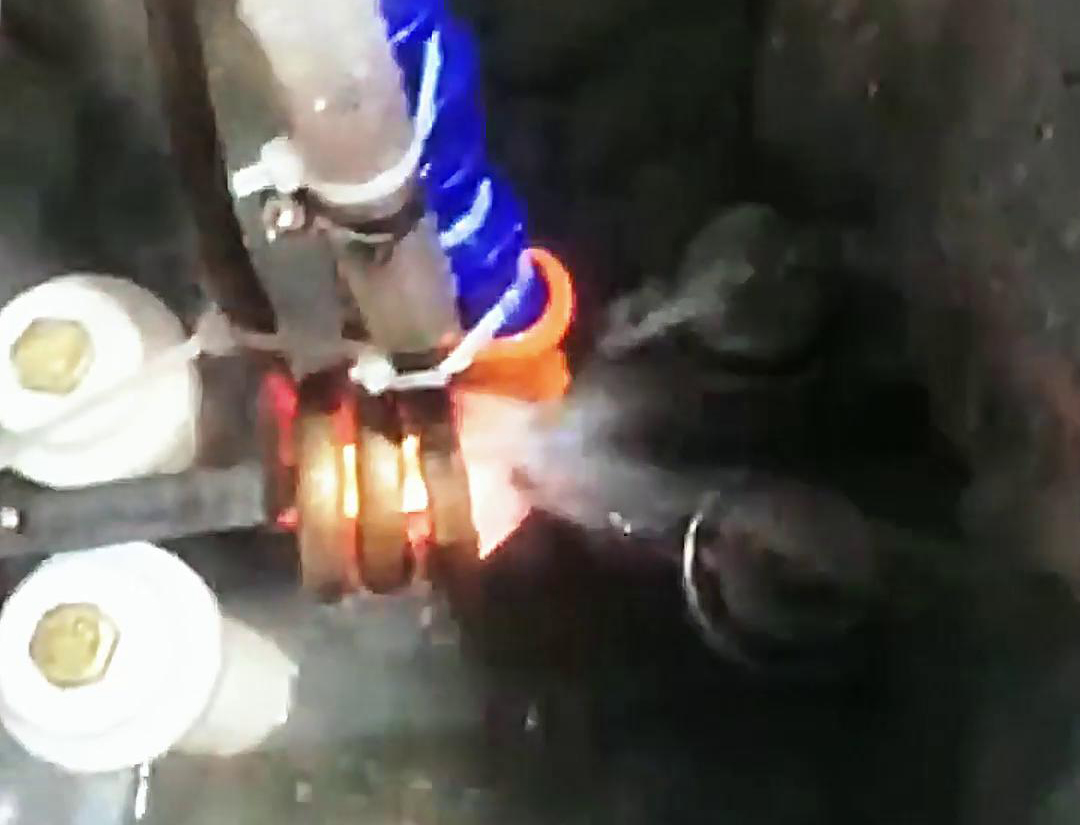

支持階梯軸、帶鍵槽軸、花鍵軸等複雜結構的局部淬火，如汽車半軸法蘭盤淬火時，91看片免费观看線圈可精準聚焦軸肩部位，避免花鍵齒麵過熱。
- 工件：新能源汽車驅動電機軸（材質 42CrMo，直徑 φ80mm，長度 500mm）；
- 工藝參數：
- 頻率 5kHz，功率 120kW，加熱時間 20 秒，淬硬層深度 2.5mm；
- 冷卻介質：PAG 聚合物水溶液（濃度 15%），冷卻時間 15 秒；
- 效果：表麵硬度 HRC52-56，扭矩承載能力提升 30%，滿足電機高速運轉（轉速 16000rpm）需求。
- 工件：減速機齒輪軸（材質 20CrMnTi，模數 m=6，軸徑 φ100mm）；
- 工藝參數：
- 頻率 3kHz，功率 150kW，加熱時間 25 秒，齒麵淬硬層深度 3.0mm；
- 冷卻介質：快速淬火油，冷卻時間 20 秒；
- 效果：齒麵硬度 HRC58-62，接觸疲勞壽命達 10⁷次循環，較傳統工藝提升 50%。
- 工件：機床滾珠絲杠（材質 GCr15，直徑 φ50mm，長度 800mm）；
- 工藝參數：
- 頻率 8kHz，功率 80kW，加熱時間 18 秒，淬硬層深度 1.8mm；
- 冷卻介質：循環水（溫度 20℃），冷卻時間 12 秒；
- 效果：表麵粗糙度 Ra≤0.8μm，直線度 0.03mm/m，滿足精密機床進給精度要求。
| 維度 | 全自動臥式中頻淬火機床 | 傳統人工淬火 | 箱式爐淬火 |
|---|
| 淬火時間 | 幾十秒級 | 幾分鍾級 | 幾十分鍾級 |
| 硬度均勻性 | 偏差≤±2HRC | 偏差 ±5-8HRC | 偏差 ±3-5HRC |
| 能耗 | 1-3kWh / 件 | 5-8kWh / 件 | 10-15kWh / 件 |
| 人工幹預 | 無需 | 全程人工操作 | 需定期翻麵 |
| 複雜件適應性 | 任意軸類結構 | 僅規則形狀 | 無法局部淬火 |
| 型號 | 適用軸徑範圍 | 功率 | 頻率 | 最大工件長度 | 產能（件 / 8 小時） |
|---|
| HT-WZ-100 | φ20-φ100mm | 100kW | 2-8kHz | 800mm | 480 |
| HT-WZ-200 | φ50-φ150mm | 200kW | 1-5kHz | 1000mm | 360 |
- 超長軸適配：
可定製工件長度≤3000mm 的機型，配備分段式91看片免费观看線圈與支撐滾輪，避免長軸加熱下垂。 - 環保升級：
冷卻係統集成廢水處理裝置（過濾精度≤5μm），淬火介質循環利用率≥95%，符合 ISO 14001 標準。 - 智能化集成：
對接 MES 係統，實時上傳產能、不良率、能耗等數據，支持遠程運維與工藝優化。
- 設備投資：約 50 萬元（含自動化係統）；
- 成本節約：
- 人工成本：減少 5 名工人，年節約薪資 40 萬元；
- 能耗成本：年耗電約 25 萬 kWh，較傳統工藝節約 50 萬 kWh，折合電費 30 萬元；
- 廢品率降低：從 8% 降至 2%，年節約廢品損失約 25 萬元；
- 投資回收期：約 10 個月（按年綜合收益 95 萬元計算）。
- AI 工藝優化：
通過機器學習分析曆史淬火數據，自動調整頻率、功率、冷卻時間，適配不同批次工件材質波動。 - 餘熱回收係統：
回收淬火冷卻過程中的餘熱，用於預熱工件或車間供暖，綜合能效提升至 90% 以上。 - 無人化產線集成：
與 AGV 小車、立體倉庫聯動，實現 “毛坯入庫→淬火→精加工→成品出庫” 全流程無人化，打造黑燈工廠示範線。
全自動臥式中頻淬火機床以 “高效、精準、智能” 的特性，重新定義了軸類工件淬火的生產範式。其全流程自動化能力不僅解放了人力，更通過工藝參數的精準控製與質量追溯體係，為高端製造提供了可靠保障。對於追求規模化、智能化生產的企業而言，該設備是提升競爭力的關鍵引擎，更是邁向工業 4.0 的重要一步。
|
