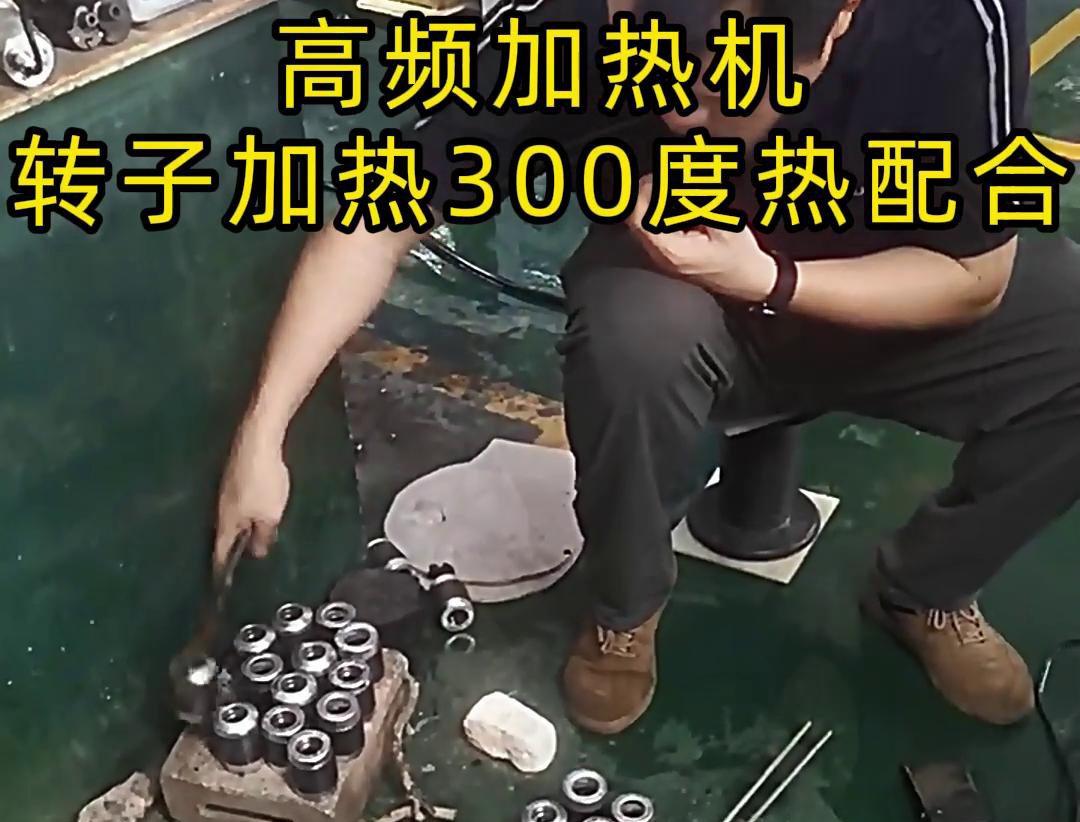

內孔加熱熱配合打樣測試方案：為自動熱裝配係統構建精準工藝參數

一、測試目標

1. 核心目的：
   • 確定不同材質、尺寸的內孔零件加熱至目標膨脹量時的溫度 - 時間 - 頻率對應關係；
   • 驗證中高頻自動熱裝設備的溫度均勻性、膨脹量控製精度，為 PLC 程序編寫提供數據支撐。
2. 適用場景：
   • 汽車變速箱齒輪箱內孔（材質：鑄鐵 / 鋁合金，孔徑：φ50-φ200mm）；

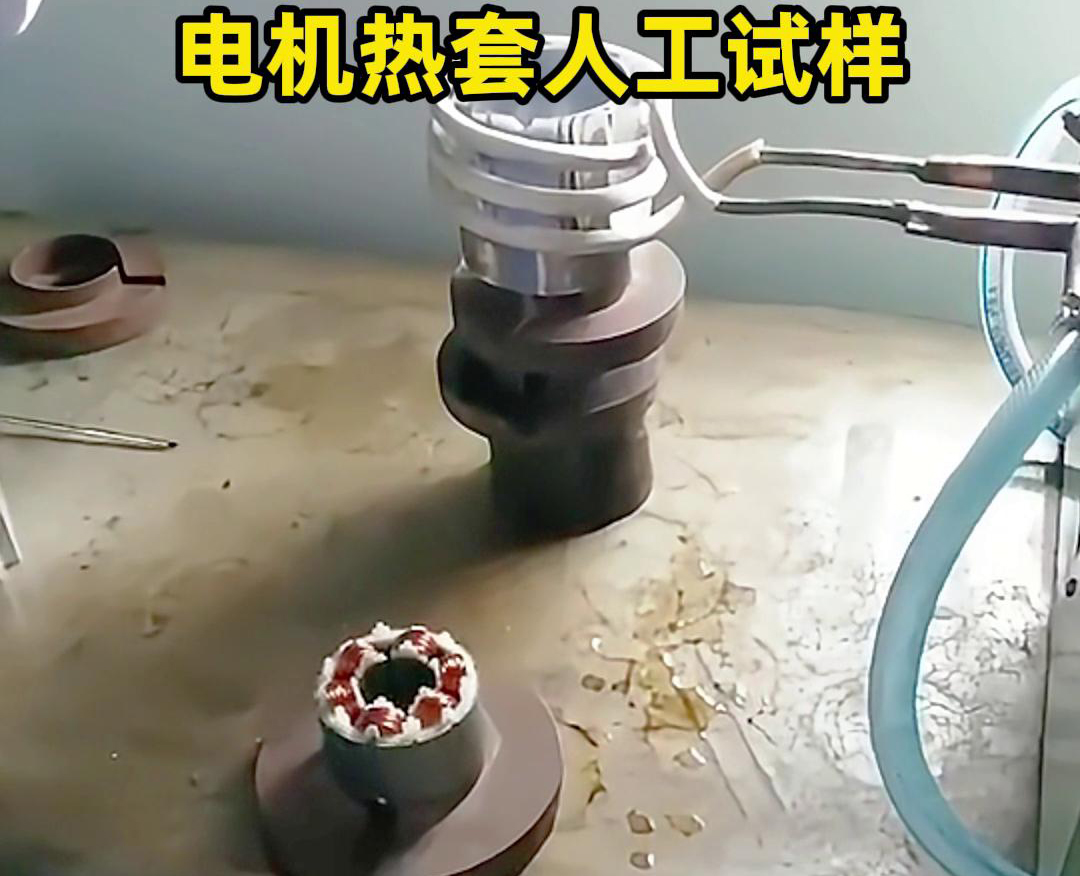

   • 工業電機端蓋軸承室（材質：鑄鋼，孔徑：φ30-φ100mm）；
   • 壓縮機缸體內孔（材質：不鏽鋼，孔徑：φ20-φ80mm）。

二、測試設備與工具

三、測試流程與參數采集

1. 預處理階段

• 工件準備：
  • 清洗內孔表麵油脂、氧化皮，確保91看片免费观看加熱效率；

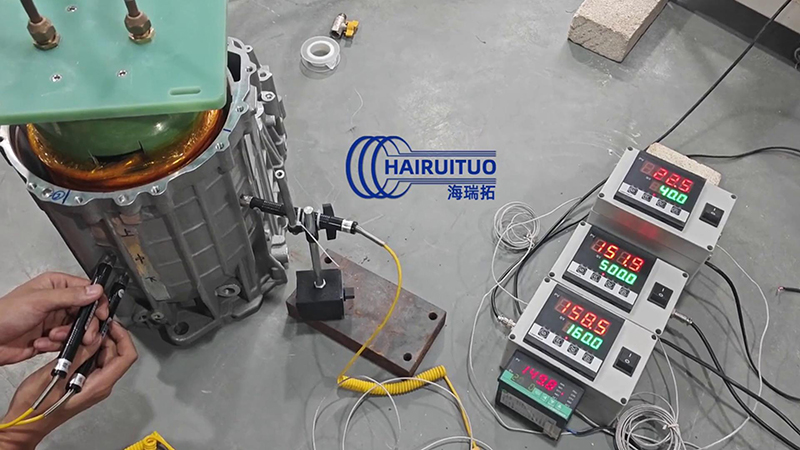

  • 標記測溫點（內孔軸向均勻分布 3-5 點，徑向分表麵與中心位置）。
• 設備調試：
  • 安裝定製化91看片免费观看線圈（如環形線圈、分段式線圈），確保磁場均勻覆蓋內孔；
  • 校準激光測距儀與熱電偶，確保數據同步性。

2. 加熱測試階段

• 單因素變量測試：

  測試維度	參數範圍	數據采集點
  材質	鑄鐵、鋁合金、不鏽鋼	不同材質的熱膨脹係數、最佳加熱頻率
  孔徑尺寸	φ30mm、φ80mm、φ150mm	孔徑與91看片免费观看線圈匹配度、加熱時間梯度
  過盈量	0.03mm、0.08mm、0.15mm	目標膨脹量對應的加熱溫度、保持時間
  頻率	1kHz（工頻）、20kHz（中頻）、200kHz（高頻）	頻率與加熱深度、表麵溫度的關係

• 典型測試案例：
  • 工件：鋁合金齒輪箱內孔（孔徑 φ100mm，壁厚 10mm，過盈量 0.05mm）；
  • 加熱目標：內孔膨脹量 0.08mm（預留冷卻收縮量 0.03mm）；
  • 測試步驟：
    1. 設定頻率 20kHz，功率 30kW，加熱時間 8 秒，記錄溫度曲線與膨脹量；
    2. 調整功率至 35kW，加熱時間 6 秒，對比兩種參數下的溫度均勻性（周向溫差≤3℃為合格）；
    3. 重複測試 5 次，計算膨脹量標準差（目標值：σ≤0.005mm）。

3. 裝配驗證階段

• 自動熱裝測試：
  • 加熱完成後，機械手臂在 10 秒內將軸類零件（預冷至 5℃）裝入內孔；
  • 記錄裝配力峰值（應≤500N，避免損傷配合麵），檢測裝配後同軸度（≤0.02mm）。
• 冷卻後檢測：
  • 測量內孔收縮後的實際過盈量（與設計值偏差≤±5%）；
  • 進行氣密測試（如用於液壓部件，壓力 0.8MPa，泄漏量＜5ml/min）。

四、數據處理與工藝優化

1. 建立參數數據庫：
   • 繪製 “材質 - 頻率 - 溫度 - 膨脹量” 四元關係圖表，示例如下：

     材質	頻率	目標溫度（℃）	加熱時間（s）	實測膨脹量（mm）
     鑄鐵	5kHz	180	12	0.102
     鋁合金	20kHz	130	8	0.078

2. 異常問題分析：
   • 溫度不均：若周向溫差＞5℃，調整線圈繞製密度或增加導磁體聚焦磁場；
   • 膨脹量不足：檢查過盈量計算是否遺漏冷卻收縮率（鋁合金冷卻收縮率約 0.0025/℃）；
   • 裝配卡滯：優化機械手臂運動軌跡，確保軸向垂直度誤差＜0.01°。
3. 工藝文件輸出：
   • 製定《自動熱裝工藝參數表》，包含不同工件的加熱功率、頻率、時間、冷卻方式等；
   • 編寫《設備操作指南》，明確參數調用邏輯與異常處理流程。

五、測試價值與延伸應用

1. 效率提升：通過參數優化，單工位熱裝周期可從傳統工藝的 20 分鍾縮短至 3-5 分鍾；
2. 質量保障：溫度精度控製在 ±5℃以內，裝配不良率從 10% 降至 2% 以下；
3. 成本降低：91看片免费观看加熱能耗較烘箱降低 40%，且減少人工調試時間與物料損耗；
4. 柔性生產：支持多品種工件快速換型（參數切換時間＜2 分鍾），適配小批量定製化需求。
