高頻加熱淬火：兩根銅管實現齒輪高效熱處理的技術解析

一、高頻加熱淬火的核心原理

1. 電磁91看片免费观看生熱機製

• 線圈與齒輪的磁場耦合：
  兩根銅管（91看片免费观看線圈）纏繞成環形或仿形結構，通入 20-400kHz 高頻電流後，產生交變磁場穿透齒輪表麵。
• 渦流效應與集膚效應：
  • 齒輪（導電金屬）表麵因電磁91看片免费观看產生渦流，渦流能量轉化為熱能，加熱速度可達每秒升溫 50-200℃；
  • 頻率越高，熱量越集中於表麵（集膚深度僅 0.1-2mm），適合齒輪表麵淬火，保持芯部韌性。

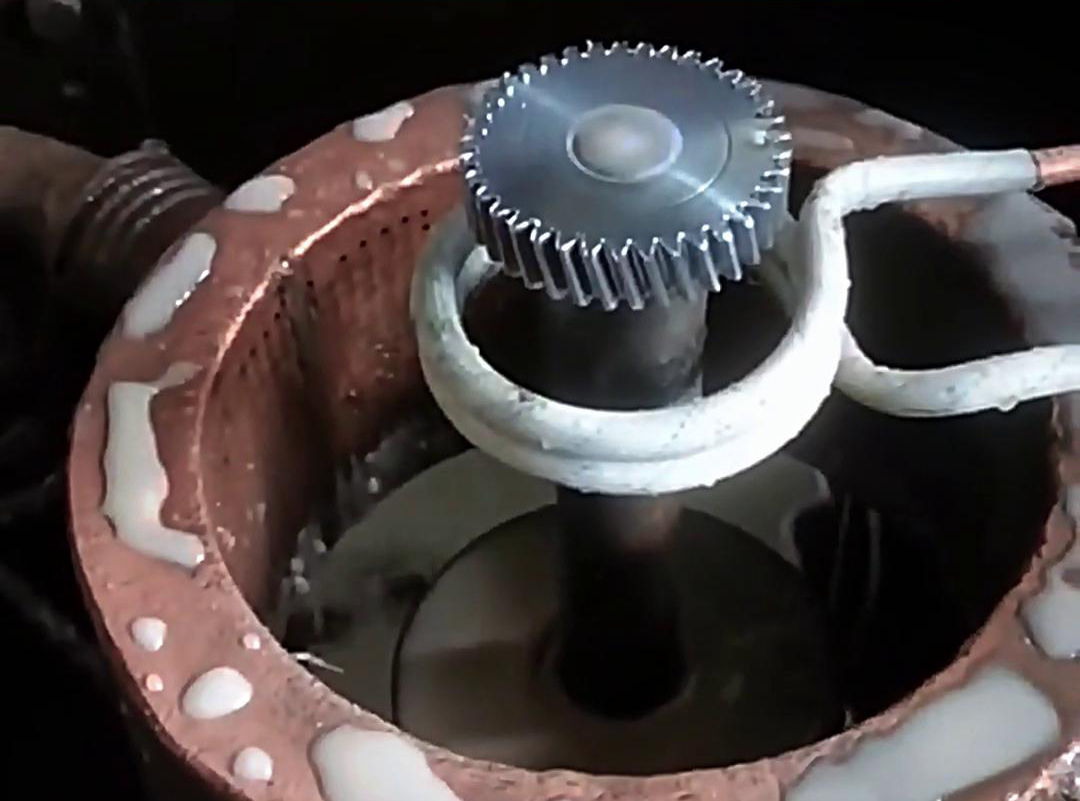

2. 銅管線圈的關鍵作用

• 磁場聚焦設計：
  線圈形狀根據齒輪輪廓定製（如直齒、斜齒、鏈輪齒槽），配合導磁體（如矽鋼片）集中磁場，確保齒麵、齒根等關鍵部位均勻受熱。

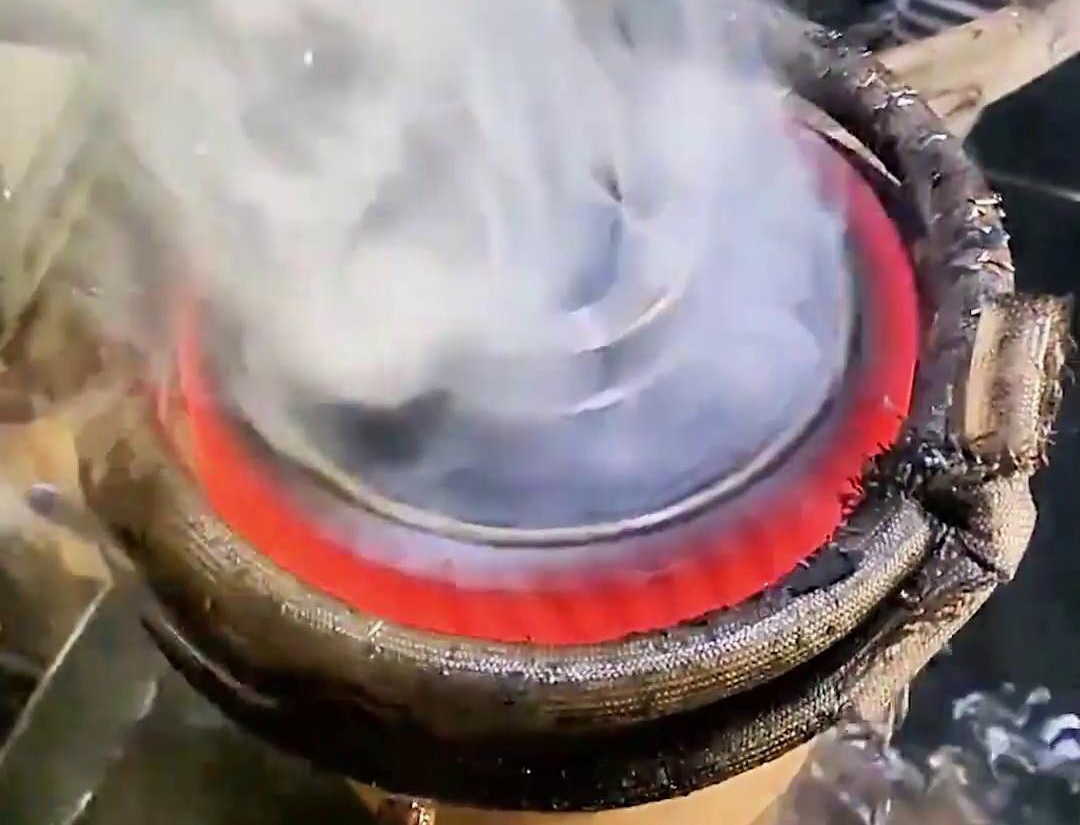

• 冷卻功能集成：
  部分線圈內置水冷管道，加熱後可立即切換為噴水冷卻，實現 “加熱 - 淬火” 一體化，縮短工藝時間。

二、齒輪高頻淬火的工藝優勢

1. 極速加熱，效率躍升

• 對比傳統箱式爐：
  • 高頻淬火加熱時間僅需 10-30 秒 / 件（以模數 4 齒輪為例），而箱式爐需 30 分鍾以上；
  • 某齒輪廠引入高頻設備後，單台設備日處理齒輪量從 200 件提升至 2000 件，效率提升 10 倍。

2. 表麵硬化精準可控

• 淬硬層深度靈活調節：
  • 通過頻率匹配齒輪模數（如模數 m=3 選用 200kHz，m=8 選用 25kHz），淬硬層深度可控製在 0.5-3mm；
  • 齒麵硬度達 HRC55-62，耐磨性提升 3-5 倍，疲勞壽命延長至 10⁶次循環以上。

3. 節能與變形控製

• 能耗降低 70% 以上：
  91看片免费观看加熱能效達 85%，單件齒輪淬火耗電僅 0.2-0.5kWh，較鹽浴爐節約 3-5kWh / 件。
• 熱影響區極小：
  熱量集中於齒輪表麵，芯部溫度＜200℃，變形量≤0.05mm，無需後續磨齒加工，節約成本 20%。

三、典型應用場景與案例

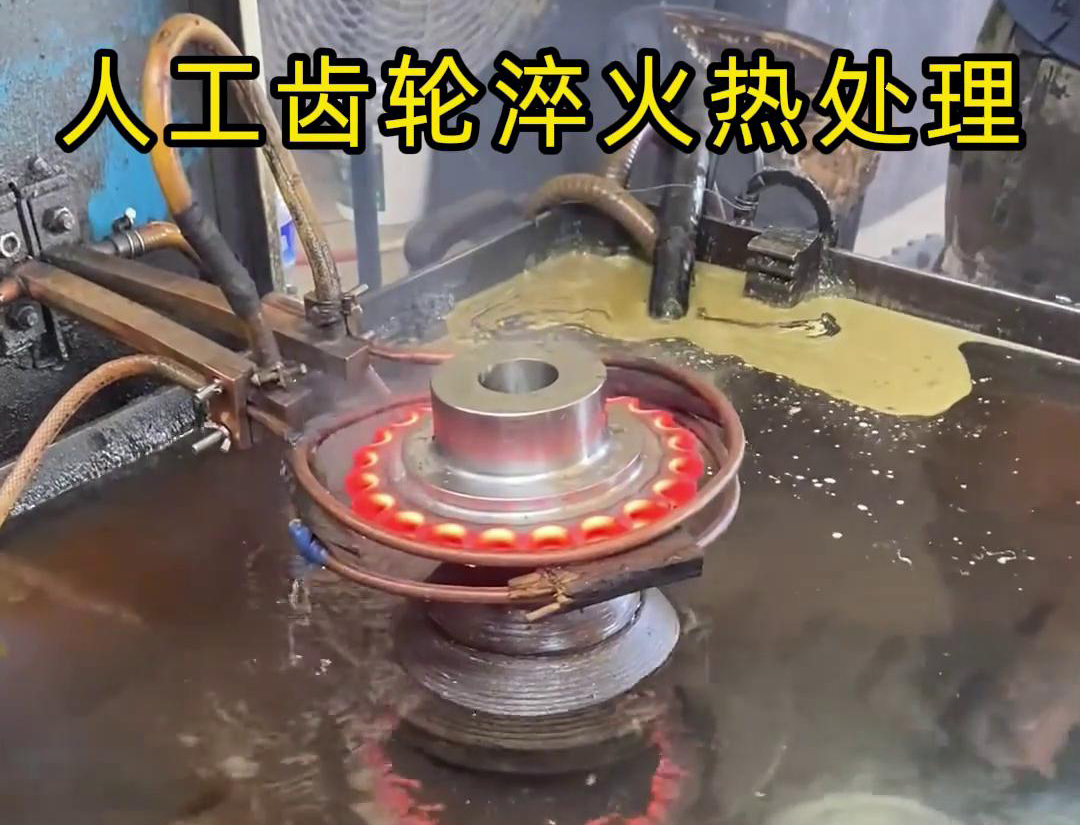

1. 汽車齒輪表麵淬火

• 工件：變速箱齒輪（材質 20CrMnTi，模數 m=5）；
• 線圈設計：仿形線圈貼合齒麵，導磁體增強齒根磁場；
• 工藝參數：頻率 80kHz，功率 30kW，加熱時間 12 秒，噴水冷卻；
• 效果：齒麵硬度 HRC60，淬硬層深度 2.0mm，接觸疲勞強度提升 40%。

2. 大型鏈輪局部淬火

• 工件：工業輸送鏈鏈輪（材質 45# 鋼，直徑 φ500mm）；
• 線圈設計：可拆卸式柔性線圈，環繞鏈輪齒圈加熱；
• 工藝參數：頻率 25kHz，功率 50kW，加熱時間 20 秒，油冷；
• 效果：齒麵硬度 HRC52，耐磨壽命從 3 個月延長至 1 年以上。

3. 精密齒輪同步淬火

• 多工位設備應用：
  配備旋轉工作台的高頻淬火機，可同時加熱 4-6 個齒輪（如 φ80mm 以下規格），單次循環完成全部淬火，適合大批量生產。

四、設備組成與關鍵部件

1. 核心硬件配置

2. 智能化升級選項

• 工業機器人集成：
  機械手臂自動上下料、翻轉齒輪，適配複雜齒形的多角度加熱，減少人工幹預誤差。
• 數據追溯係統：
  實時記錄每件齒輪的加熱溫度、時間、冷卻參數，生成二維碼追溯報告，滿足 ISO 9001 質量體係要求。

五、對比傳統熱處理工藝的突破

六、操作要點與維護建議

1. 工藝優化關鍵

• 線圈與工件間距：保持 2-5mm 最佳耦合距離，間距過大導致加熱效率下降，過小易引發電弧放電。
• 冷卻介質選擇：
  • 低碳鋼齒輪：采用聚合物水溶液（如 PAG 濃度 10%），減少淬火裂紋；
  • 高碳鋼齒輪：選用快速淬火油，確保馬氏體充分轉變。

2. 設備維護重點

• 線圈保養：每周清理線圈表麵氧化皮，定期檢查水路密封性，避免漏水導致線圈燒毀。
• 頻率校準：每半年用頻率計檢測電源輸出頻率，誤差超過 ±5% 時需專業人員調試。

七、未來趨勢：高頻技術的智能化演進

• AI 工藝自優化：
  通過機器學習分析曆史數據，自動調整頻率、功率、冷卻時間，適配不同批次齒輪材質波動。
• 超高頻段拓展：
  開發 1MHz 以上頻段設備，實現納米級薄件淬火（如鍾表齒輪），加熱時間壓縮至毫秒級。
