超高頻淬火機：打造持久鋒利鐮刀的秋收利器
夏季農忙時節，鐮刀的鋒利度與耐磨性直接影響收割效率。傳統鐮刀易生鏽、刃口磨損快，往往需要頻繁打磨。而超高頻淬火機通過精準熱處理工藝，可大幅提升鐮刀的硬度與耐久性，讓 “禾刀快、收割易” 成為現實。
一、鐮刀淬火的核心需求與傳統痛點
（一）核心性能要求
- 刃口硬度：需達到 HRC55-60，確保切割稻稈時 “入草如泥”；
- 基體韌性：刀身需保持 HB180-220 硬度，避免脆斷；
（二）傳統工藝缺陷
- 火焰淬火：溫度控製粗放，刃口硬度不均（HRC45-55 波動），且熱影響區大，刀身易變形；
- 人工打磨：每日需反複磨刃 3-5 次，每畝收割耗時增加 20%，勞動強度大。
二、超高頻淬火機的技術突破
（一）極速加熱與精準控溫
- 超高頻特性：工作頻率 100-400kHz，集膚深度 0.1-0.3mm，僅加熱鐮刀刃口表層，3 秒內升溫至 850-900℃（奧氏體化溫度）；
- 閉環控製：紅外測溫實時反饋，溫度誤差 ±2℃，確保淬火層厚度均勻（0.2-0.5mm）。
（二）顯微組織優化
- 馬氏體轉變：快速冷卻（水冷或油冷）使刃口形成細針狀馬氏體，硬度可達 HRC60±2，耐磨性提升 3 倍；
- 殘餘奧氏體控製：通過調整冷卻速度，殘餘奧氏體含量＜5%，減少後期回火脆性。
（三）工藝參數示例（以 55SiMnMo 鋼鐮刀為例）
工序 | 頻率 | 功率 | 加熱時間 | 冷卻介質 | 最終硬度 |
淬火 | 200kHz | 15kW | 5 秒 | 鹽水 | HRC58-60 |
回火 | 100kHz | 5kW | 10 秒 | 空氣 | HRC55-58 |
三、實際應用效果對比
（一）收割效率提升
- 傳統鐮刀：收割每畝水稻需磨刃 2-3 次，耗時約 4 小時；
- 超高頻淬火鐮刀：連續收割 5-8 畝無需磨刃，單畝耗時縮短至 2.5 小時，效率提升 60%。
（二）使用壽命延長
- 鏽蝕對比：傳統淬火鐮刀田間使用 1 個月後刃口鏽蝕率達 30%，超高頻淬火鐮刀鏽蝕率＜5%（表麵形成 Fe₃O₄致密層）；
- 磨損量測試：切割 1000 次稻稈後，傳統刃口磨損厚度 0.15mm，超高頻淬火刃口僅磨損 0.03mm。
四、設備選型與操作建議
（一）小型化設備適配

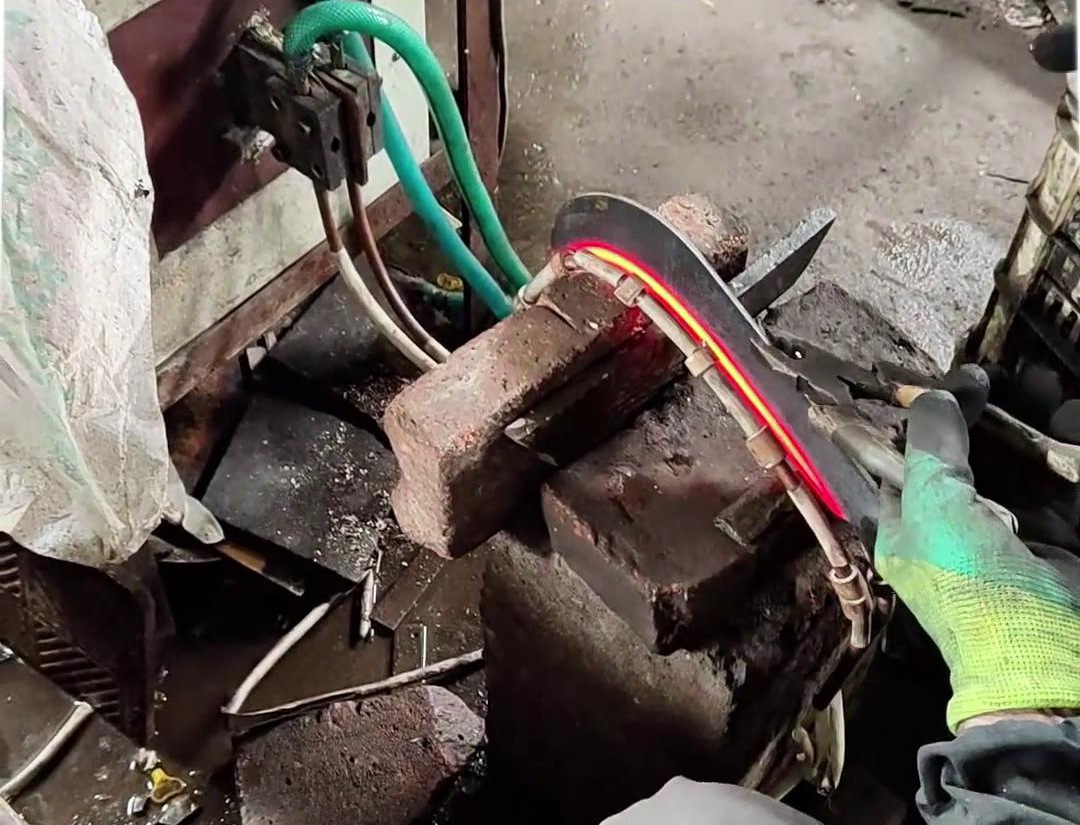

- 推薦機型：5-10kW 手持式超高頻淬火機（重量＜3kg），搭配定製 C 型91看片免费观看線圈，可單手操作刃口掃描淬火；
- 產能適配：單機每日可處理鐮刀 200-300 把，適合農機維修點或小批量生產。
（二）操作要點
- 預處理：鐮刀刃口打磨至 Ra6.3，去除氧化皮確保91看片免费观看效率；
- 定位裝夾：使用 V 型夾具固定刀身，確保刃口與線圈間距 2-3mm；
- 冷卻控製：淬火後立即浸入 20℃鹽水（濃度 5%），浸泡時間 5-8 秒，避免過冷開裂。
五、延伸價值與農業應用拓展
超高頻淬火技術不僅適用於鐮刀，還可提升鋤頭、犁鏵等農具的性能：
- 鋤頭淬火：刃部硬度提升至 HRC55，翻土阻力降低 20%；
- 犁鏵耐磨層：表麵淬火層厚度 1-1.5mm，每畝耕地磨損量減少 40%。
“工欲善其事，必先利其器”。超高頻淬火機以科技賦能傳統農具，讓秋收工具從 “易耗消費品” 轉變為 “耐用生產力”。無論是農戶自用還是農機批量升級，該技術均能以低成本、高效能的特點，為秋收季的 “顆粒歸倉” 提供堅實保障。今年秋收，一把經超高頻淬火的鐮刀，或許能讓您的田間勞作更輕鬆、更高效。
|
