鎢鋼合金（硬質合金）因高硬度、耐磨性強，廣泛用於車刀、鑽頭、鋸齒等切削工具。但其釺焊工藝因材料熔點高（WC-Co 合金熔點 1400-1500℃）、導熱性差，傳統火焰焊易導致合金過熱開裂、焊縫強度不足。高頻焊接以精準控溫、快速加熱、低應力的特性，成為鎢鋼合金釺焊的理想方案，助力切削工具製造實現質量與效率的雙重突破。
- 火焰加熱缺陷：
氧乙炔火焰溫度高達 3100℃，遠超鎢鋼合金耐熱極限（通常使用溫度≤1000℃），易造成：- 合金表麵脫碳（Co 相流失），硬度下降 10-15HRC；
- 焊縫區域產生微裂紋（應力集中所致），切削時易崩刃。
- 耗時冗長：
單把車刀釺焊需 5-10 分鍾（預熱 + 焊接 + 冷卻），且需持證焊工精細操作，單日產能僅 50-80 件。 - 一致性差：
火焰角度、距離控製依賴經驗，焊縫釺料厚度波動 ±0.2mm，導致刀具壽命差異可達 20%。
- 火災風險：
乙炔氣體易燃易爆，據統計，刀具車間 40% 的安全事故源於火焰焊操作。 - 汙染排放：
火焰燃燒產生 CO、NOx 等有害氣體，車間汙染物濃度常超標（如 CO＞30mg/m³）。

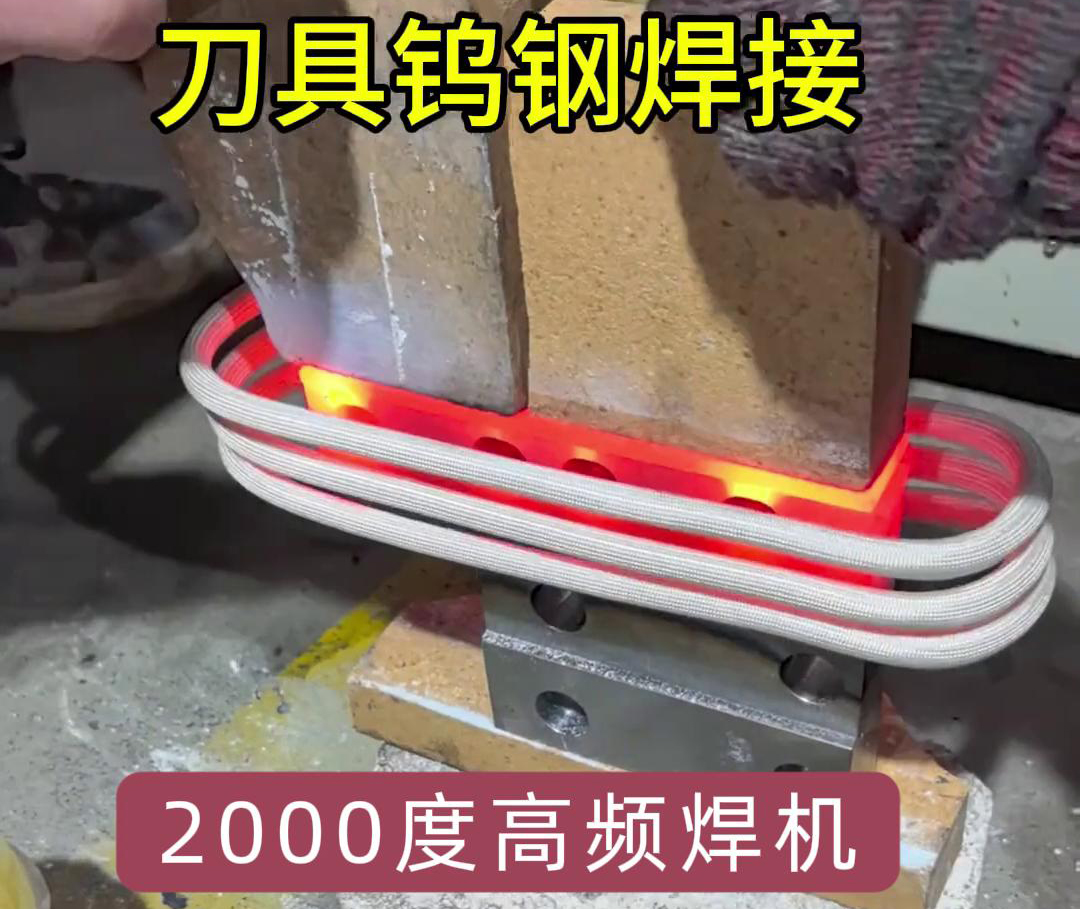

- 渦流生熱特性：
91看片免费观看線圈通入 50-200kHz 高頻電流，鎢鋼合金表麵激發渦流生熱，加熱速度 50-100℃/ 秒，可在 10 秒內將焊接區域升溫至釺料熔點（如銀基釺料 960℃），而合金基體溫度＜600℃，避免脫碳與裂紋。 - 集膚效應控製：
- 車刀刀頭（厚度 3mm）：選用 200kHz 頻率，集膚深度 0.3mm，熱量集中於釺焊界麵；
- 鑽頭柄部（直徑 10mm）：切換至 50kHz，集膚深度 0.6mm，確保合金與鋼柄同步加熱。
| 維度 | 高頻焊接 | 火焰焊 |
|---|
| 焊縫強度 | 抗剪強度≥450MPa | 300-350MPa |
| 裂紋率 | ＜0.5% | 5-8% |
| 表麵硬度 | HRC85-88（接近母材） | HRC75-80 |
| 釺料用量 | 節約 30% | 浪費嚴重 |
- 產能爆發：
單台高頻焊機日產能達 500-800 件，較火焰焊提升 6-10 倍，且支持 24 小時連續作業。 - 操作門檻降低：
普工經 2 小時培訓即可上崗，無需持證焊工，人工成本降低 60%。 - 本質安全：
無明火、無氣體泄漏風險，電磁輻射值＜10μT，符合歐盟 CE 認證要求。

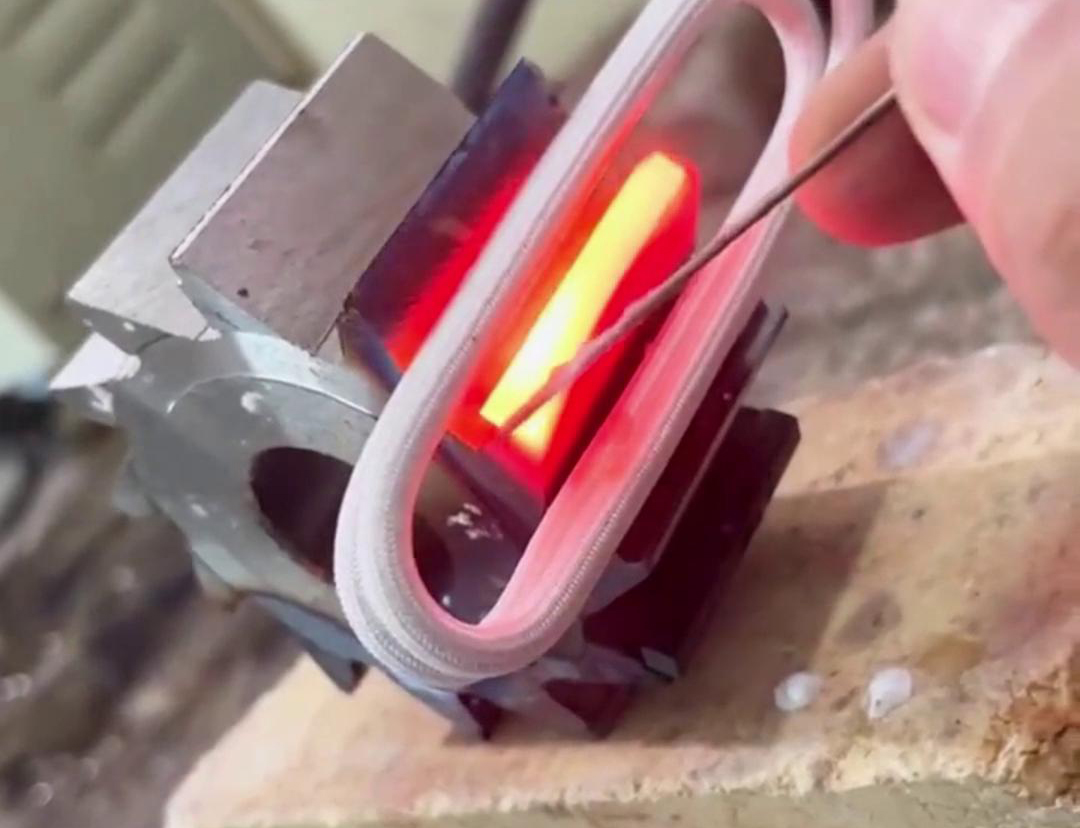

- 設備型號：HT-ZP-20（20kW，100kHz）
- 91看片免费观看線圈：定製 C 型開口線圈，適配刀頭與刀體夾角
- 工藝步驟：
- 刀頭與刀體接觸麵塗覆鎳基釺料膏（粒度≤40μm），裝配後用夾具固定；
- 線圈對準焊縫，功率 18kW，加熱 8 秒至 950℃，同步通入氮氣保護（流量 3L/min）；
- 空冷至室溫，無需後處理。
- 效果：
- 刀刃耐磨性提升 30%，壽命達 800 件 / 刃（火焰焊僅 500 件 / 刃）；
- 焊縫寬度均勻（0.1-0.2mm），可直接用於高精度切削（如 IT6 級公差加工）。
- 工藝挑戰：
鋸齒間距小（5-10mm），需避免相鄰齒受熱退火。 - 解決方案：
- 采用 “逐齒掃描” 模式：線圈沿鋸條移動速度 20mm/s，單齒加熱時間 3 秒；
- 頻率 200kHz，確保熱量集中於 0.5mm 厚鋸齒根部，鋼基體溫度＜200℃。
- 檢測數據：
- 鋸齒硬度 HV1400（未焊接區域 HV1380），證明無過熱損傷；
- 抗衝擊測試（ISO 179 標準）：衝擊吸收功≥15J，較火焰焊提升 50%。
- 異種金屬焊接要點：
- 釺料選擇：含銀 56% 的 HL308 釺料（熔點 645-790℃），匹配雙金屬熱膨脹係數；
- 加熱策略：先以 50% 功率預熱鋼柄至 400℃（去應力），再以 100% 功率加熱合金端 5 秒至 800℃。
- 應用場景：
適配航空航天鈦合金零件加工，鑽頭壽命達 300 孔 / 支，是火焰焊鑽頭的 2.5 倍。
| 型號 | 功率 | 頻率範圍 | 適配工件尺寸 | 典型刀具類型 |
|---|
| HT-ZP-15 | 15kW | 50-200kHz | 刀頭≤50g | 車刀、銑刀 |
| HT-ZP-30 | 30kW | 20-100kHz | 刀頭≤200g | 鑽頭、鋸片 |
| HT-ZP-50 | 50kW | 10-50kHz | 大型刀具組件 | 刨刀、齒輪刀具 |
- 真空夾具：
釺焊時施加 0.1-0.3MPa 壓力，確保界麵貼合，減少氣孔（孔隙率≤1%）。 - 紅外測溫閉環：
精度 ±2℃，實時反饋焊接區域溫度，避免人工誤判導致的過熱。 - 循環水冷係統：
水溫控製 20±2℃，確保線圈與電源長時間穩定運行（連續工作≥8 小時）。
| 項目 | 高頻焊接 | 火焰焊 | 年節約成本 |
|---|
| 設備投資 | 40 萬元（折舊 5 年） | 20 萬元（折舊 3 年） | - |
| 人工成本 | 10 萬元 / 年（2 人） | 30 萬元 / 年（6 人） | 20 萬元 |
| 能耗成本 | 5 萬元 / 年 | 15 萬元 / 年 | 10 萬元 |
| 廢品損失 | 2 萬元 / 年 | 10 萬元 / 年 | 8 萬元 |
| 合計 | 57 萬元 / 年 | 75 萬元 / 年 | 18 萬元 / 年 |
- 設備投資回收期：約 22 個月（按年節約成本 18 萬元計算）；
- 隱性收益：刀具壽命提升帶來的客戶溢價（單價可提高 10-15%）。
| 工藝 | 加熱方式 | 溫度控製 | 適用合金 | 焊縫精度 | 環保性 |
|---|
| 火焰焊 | 明火加熱 | 人工經驗 | 普通鋼件 | ±0.5mm | 高汙染 |
| 爐中釺焊 | 電阻輻射 | ±10℃ | 批量小件 | ±0.3mm | 低汙染 |
| 高頻焊接 | 91看片免费观看加熱 | ±3℃ | 鎢鋼 / 高溫合金 | ±0.1mm | 無汙染 |
高頻焊接以 “精準、高效、安全” 的特性，徹底解決了鎢鋼合金釺焊的行業難題，讓火焰焊成為曆史。從普通車刀到精密鑽頭，其工藝優勢已在航空航天、汽車製造、精密模具等領域得到驗證。對於刀具製造商而言，選擇高頻焊接不僅是工藝升級，更是搶占高端市場的關鍵 —— 當競爭對手還在為火焰焊的缺陷困擾時，你已能用更高品質的刀具贏得客戶信任。
立即升級：
✅ 免費獲取《鎢鋼合金釺焊工藝手冊》（含參數表與缺陷解決方案）；
✅ 預約設備演示（攜帶您的刀具樣品，現場驗證焊接效果）；
✅ 享受定製化夾具設計服務（適配您的獨特刀具結構）。
讓每一次釺焊，都成為刀具性能躍升的起點！
|
